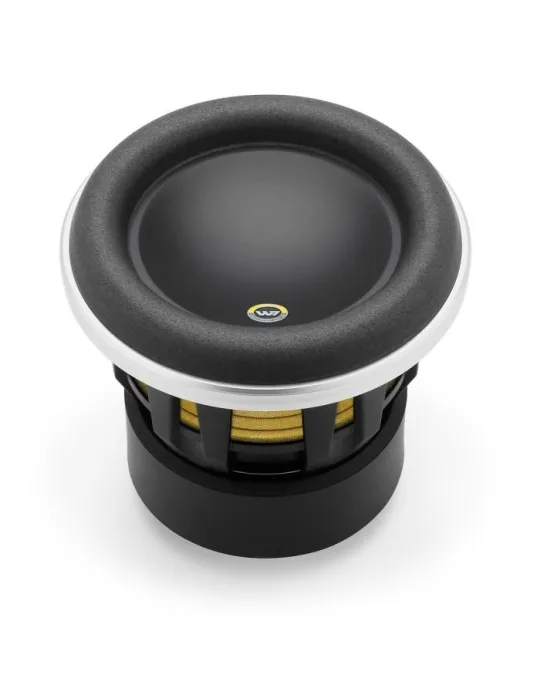

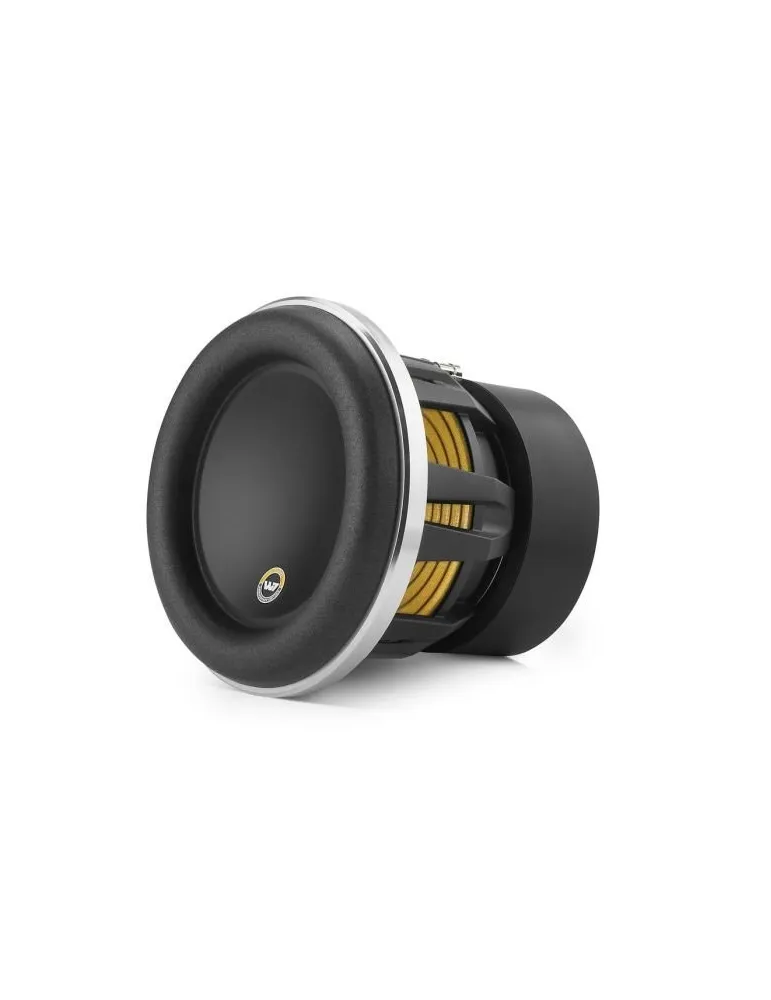

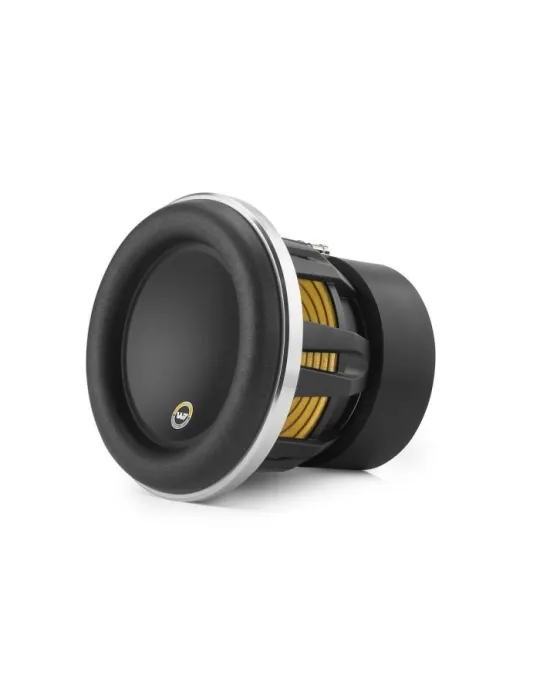

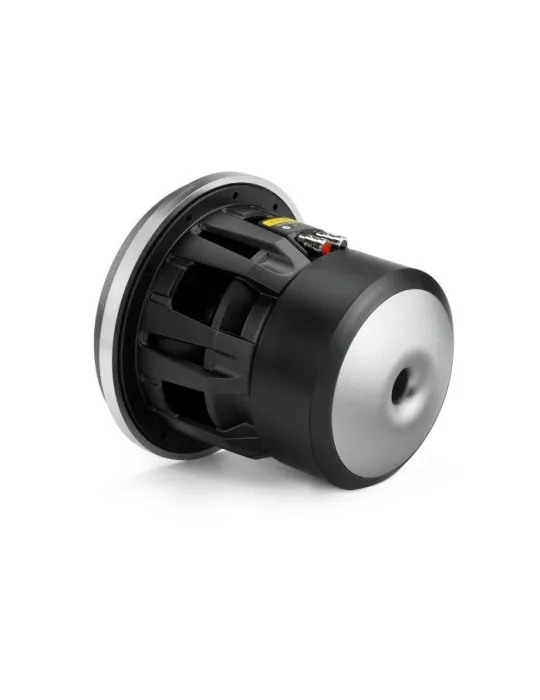

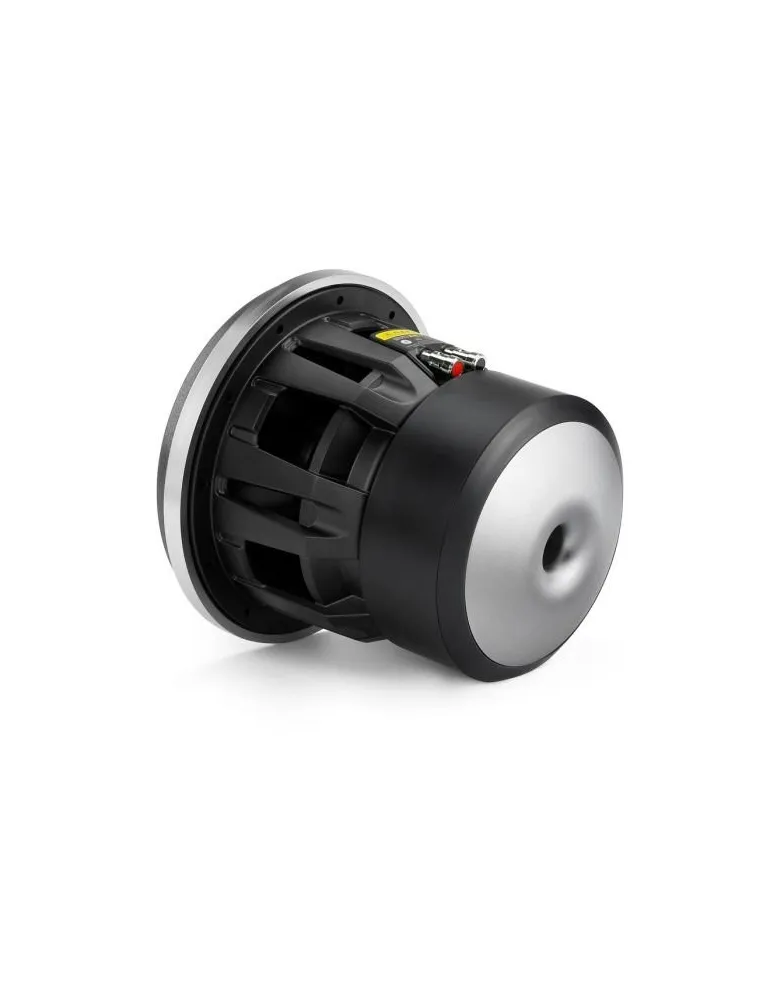

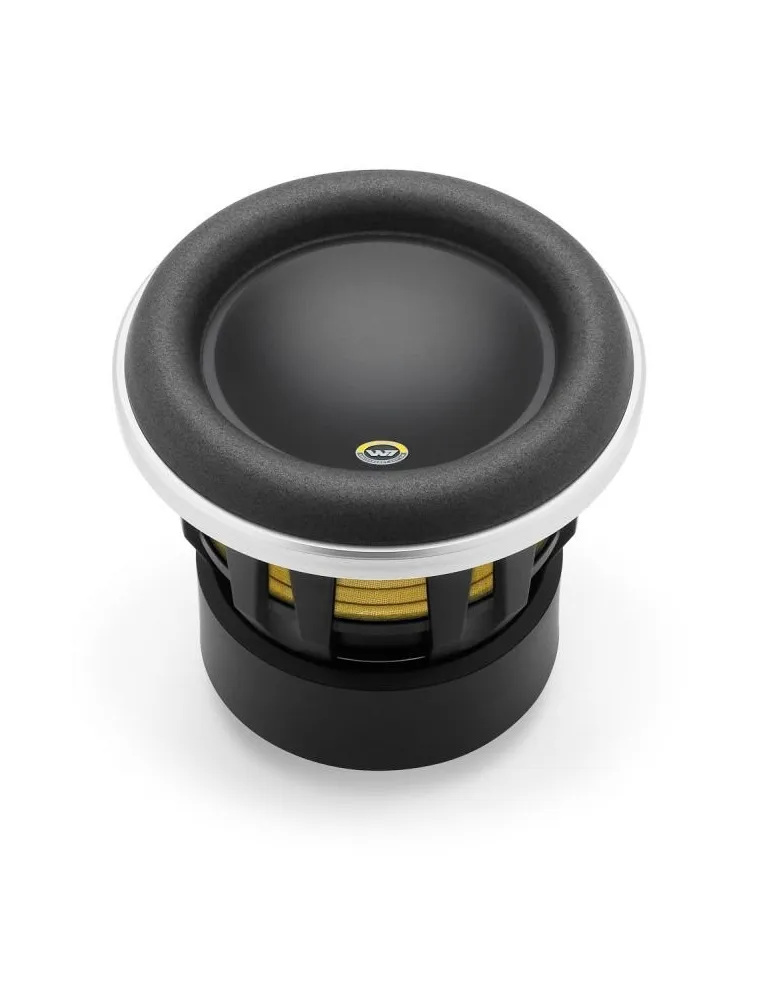

JL AUDIO 8W7AE žemų dažnių garsiakalbis
JL Audio 8W7AE – 8 colių automobilinis žemųjų dažnių garsiakalbis. Jame naudojama DMA metodu optimizuota magnetinė sistema ir mineralinėmis medžiagomis užpildyto polipropileno difuzorius, o pakabos konstrukcija leidžia kontroliuoti difuzoriaus eigą nemažinant jo ploto.
- Nuolatinė galios apkrova: 500 W RMS; rekomenduojama stiprintuvo galia – 200–500 W RMS.
- Nominali varža: 3 Ω; jautrumas – 82,7 dB SPL, matuojant 1 W galia iš 1 m atstumo.
- Korpusas: pateikiamos uždaro ir fazoinverterinio korpuso rekomendacijos.
JL Audio 8W7AE automobilinis žemųjų dažnių garsiakalbis
DMA metodu optimizuota magnetinė sistema, lieto lydinio konstrukcija ir mineralinėmis medžiagomis užpildyto polipropileno difuzorius yra pagrindiniai JL Audio 8W7AE konstrukcijos elementai. Šis 8 colių automobilinis žemųjų dažnių garsiakalbis turi vieną 3 Ω nominalios varžos ritę.
Pagrindinės savybės
- Jungiamųjų laidelių sistema – jų konstrukcija ir tvirtinimas skirti kontroliuojamam, tyliam judėjimui net esant didelei difuzoriaus eigai.
- Slankusis difuzoriaus tvirtinimo metodas – padeda išlaikyti tinkamą pakabos geometriją, kontroliuoti difuzoriaus eigą ir centruoti judančią garso ritę.
- Pakabos konstrukcija – leidžia kontroliuoti difuzoriaus eigą nemažinant jo ploto.
- 500 W RMS nuolatinė galios apkrova – rekomenduojama 200–500 W RMS galios stiprintuvui.
- Uždaras arba fazoinverterinis korpusas – gamintojas pateikia abiejų konstrukcijų rekomendacijas.
- Mygtukiniai gnybtai – skirti garsiakalbio laidams prijungti.
Jungiamųjų laidelių sistema
Jungiamųjų laidelių konstrukcija ir jų tvirtinimas parinkti taip, kad laidelių judėjimas būtų kontroliuojamas ir tylus net esant itin didelei difuzoriaus eigai.
Slankusis difuzoriaus tvirtinimo metodas
Slankiuoju difuzoriaus tvirtinimo metodu pakabos ir difuzoriaus mazgas sujungiamas su garso ritės karkaso ir centruojamosios pakabos konstrukcija. Taip surinktame garsiakalbyje išlaikoma tinkama pakabos geometrija, padedanti kontroliuoti eigą ir centruoti judančią garso ritę.
Pakabos konstrukcija
Pakabos konstrukcija išnaudoja erdvę, kuri įprastuose garsiakalbiuose lieka nepanaudota. Šis sprendimas leidžia kontroliuoti didelę difuzoriaus eigą nemažinant jo ploto.
Galia ir prijungimas
Garsiakalbio nuolatinė galios apkrova yra 500 W RMS, o rekomenduojama stiprintuvo galia – 200–500 W RMS. Jautrumas siekia 82,7 dB SPL, matuojant 1 W galia iš 1 m atstumo, nominali varža yra 3 Ω. Garsiakalbio laidai prijungiami mygtukiniais gnybtais.
Gamintojas rekomenduoja garsiakalbį naudoti sistemoje su atskirais stiprinimo kanalais, kokybiškomis satelitinėmis kolonėlėmis ir kokybišku stiprintuvu. Pasyvaus dažnių filtro su rite naudoti nerekomenduojama, nes jis neigiamai veiktų sistemos veikimą.
Montavimas ir korpusai
Garsiakalbio rėmo išorinis skersmuo yra 216 mm, montavimo angos skersmuo – 176 mm, o reikalingas montavimo gylis – 173 mm. Jis sveria 7,8 kg ir korpuso viduje užima 1,7 l tūrio.
Rekomenduojamo uždaro korpuso grynasis vidinis tūris yra 24,8 l, išoriniai matmenys – 327 × 327 × 356 mm, o nurodytas −3 dB ribinis dažnis – 41,3 Hz. Rekomenduojamo fazoinverterinio korpuso grynasis vidinis tūris yra 28,3 l, derinimo dažnis – 36,8 Hz, o −3 dB ribinis dažnis – 30,1 Hz.
Korpusų rekomendacijos pateiktos numatant 19 mm storio medžiagą. Naudojant 16 mm storio medžiagą, kiekvieną išorinį matmenį reikia sumažinti 6,5 mm. Plonesnės nei 16 mm medžiagos gamintojas nerekomenduoja, nes gali sumažėti korpuso standumas.
Nurodyti tūriai yra grynieji vidiniai tūriai: norint apskaičiuoti bendrą vidinį tūrį, prie jų reikia pridėti garsiakalbio, fazoinverterio ir sutvirtinimų užimamą tūrį. Į šiuos tūrius jau atsižvelgta nurodytuose uždaro korpuso išoriniuose matmenyse. Montuojant kelis garsiakalbius bendrame korpuse, korpuso ir fazoinverterio matmenis reikia perskaičiuoti.
8W7AE skirtas automobilio garso sistemoms su uždaru arba fazoinverteriniu korpusu. Jo magnetinės sistemos ir pakabos konstrukcija pritaikyta difuzoriaus eigai valdyti.
| General | |
|---|---|
| Size | 203 mm |
| Weight | 7.8 kg |
| Continuous power handling (RMS) | 500 W |
| Sensitivity (SPL @ 1 W/1 m) | 82.7 dB |
| Nominal impedance | 3 Ω |
| Recommended amplifier power (RMS) | 200-500 W |
| Cone material | Mineral-filled polypropylene |
| Motor system | DMA-optimized motor system |
| Woofer | Cast-alloy woofer |
| Warranty | 2 year |
| Networking & Connections | |
| Speaker connections | Push-button terminal |
| Mounting Dimensions | |
| Frame outer diameter | 8.5" (216 mm) |
| Mounting depth clearance | 173 mm |
| Mounting hole | 6.94" (176 mm) |
| Bolt hole circle | 7.39" (188 mm) |
| Motor outer diameter | 5.79" (147 mm) |
| Driver displacement | 0.06 cu ft (1.7 L) |
| Parameters | |
| Free Air Resonance (FS) | 35.2 Hz |
| Electrical “Q” (Qes) | 0.654 |
| Mechanical “Q” (Qms) | 9.5 |
| Total “Q” (Qts) | 0.612 |
| Equivalent Compliance (Vas) | 0.61 cu ft (17.4 L) |
| One-way linear excursion (Xmax; specs are derived via one-way voice coil overhang method with no correction factors applied) | 0.75" (19 mm) |
| Reference Efficiency (NO) | 0.11% |
| Effective piston area (SD) | 38 in² (0.0245 m²) |
| DC resistance (RE) | 2.78 Ω |
| Sealed Enclosure Specifications | |
| Wall thickness | 0.75" (19 mm) |
| Front baffle thickness | 0.75" (19 mm) |
| Volume (net int.) | 0.875 cu ft (24.8 L) |
| External width (W) | 327 mm |
| External height (H) | 327 mm |
| External depth (D) | 356 mm |
| -3 dB cutoff frequency (F3) | 41.3 Hz |
| System resonance (FC) | 45.9 Hz |
| System Q at resonance (QTC) | 0.798 |
| Ported Enclosure Specifications | |
| Volume (net int.) | 1 cu ft (28.3 L) |
| External width (W) | 476 mm |
| Internal slot port width | 1.375" (35 mm) |
| Internal slot port height | 11.375" (289 mm) |
| Internal slot port length | 27.875" (708 mm) |
| Port extension length | 13.1875" (335 mm) |
| Tuning frequency (FB) | 36.8 Hz |
| -3 dB cutoff frequency (F3) | 30.1 Hz |
| Additional | |
| Enclosure material thickness | The enclosure recommendations listed above are external dimensions which assume the use of 0.75 in (19 mm) thick material. If you are using 0.625 in (16 mm) thick material, subtract 0.25 in (6.5 mm) from each dimension. Do not use any material with a thickness of less than 0.625 in (16 mm). |
| Enclosure volumes | All enclosure volumes listed above are net internal volumes. Driver displacement, port displacement and brace displacement must be added to obtain the final gross internal volume. All enclosure dimensions above have already taken this into account. |
| System recommendation | Bi-amplified system using high-quality satellites and a high-quality amplifier. Use with a passive crossover (coil) is not recommended. |
