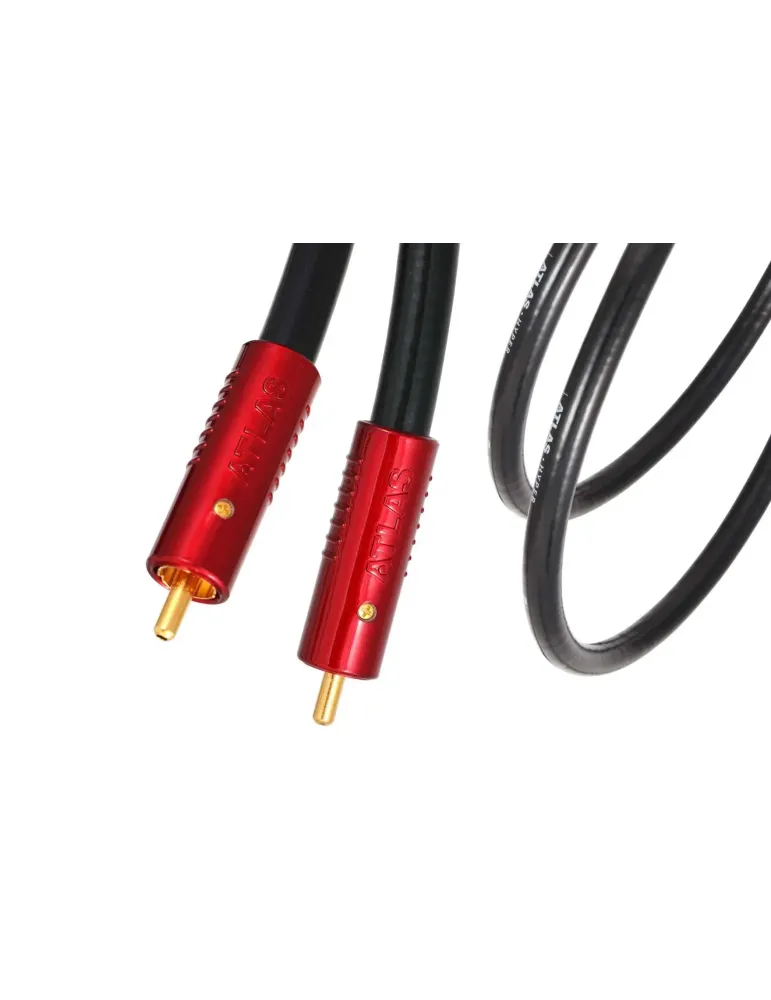

ATLAS Hyper Achromatic X RCA S/PDIF coaxial skaitmeninis kabelis

Atlas Hyper Achromatic X RCA S/PDIF skaitmeninis kabelis

Atlas Hyper Achromatic X RCA S/PDIF – 75 Ω skaitmeninis kabelis, sukurtas kaip puikiai derantis sprendimas su Hyper Achromatic ir Hyper Ultra L RCA signalo kabeliais.

Kabelis skirtas kokybiškam skaitmeniniam sujungimui tarp tokių įrenginių kaip aukštos raiškos muzikos grotuvas arba CD transportas ir DAC. Hyper Achromatic X RCA S/PDIF sukurtas išlaikyti tikrą 75 Ω varžą, reikalingą patikimam skaitmeninių duomenų signalų perdavimui.

Atlas atkreipia dėmesį, kad daugelis kabelių realiai neatitinka 75 Ω standarto dėl jų gamybos ir surinkimo būdo. Hyper Achromatic X RCA S/PDIF konstrukcijoje tam skiriamas ypatingas dėmesys.

Pagrindinės savybės

• 75 Ω skaitmeninė konstrukcija – skirta S/PDIF skaitmeninio signalo perdavimui.
• Sidabruotas OFC vario laidininkas – naudojamas skaitmeniniam signalui perduoti.
• PEF dielektrikas – putų polietileno izoliacija.
• „Dual Drain“ ekranavimo sistema – technologija, iš pradžių sukurta Atlas Mavros signalo kabeliams.
• 360° ekranavimas – apsaugo nuo triukšmo ir signalo praradimo, kurį gali sukelti RFI trikdžiai.
• Cold-weld jungtys – konstrukcija be litavimo padeda išvengti kabelio ekranavimo suspaudimo ir vientisumo pažeidimų.
• Achromatic X RCA jungtys – Atlas RCA jungtys, pritaikytos kabelio konstrukcijai.
• Skirtas skaitmeniniams garso įrenginiams – muzikos grotuvų, CD transportų ir DAC sujungimui.

75 Ω konstrukcija

Hyper Achromatic X RCA S/PDIF sukurtas išlaikyti tikrą 75 Ω varžą, kuri svarbi skaitmeninių duomenų signalų perdavimui. Gamintojas pabrėžia, kad netinkama kabelio gamyba ar surinkimas gali pakeisti reikiamą varžą ir pabloginti jitter charakteristikas.

Atlas cold-weld jungimo metodas leidžia išvengti kabelio ekranavimo sluoksnio suspaudimo ir signalo kelio vientisumo pažeidimų, kurie gali sukelti varžos neatitikimus.

„Dual Drain“ ekranavimo sistema

Kabelyje naudojama „Dual Drain“ sistema, kuri iš pradžių buvo sukurta aukštesnės Mavros serijos signalo kabeliams.

Du simetriški drain laidininkai sujungia ekraną su kabelio grįžtamojo signalo ir jungties sąsaja. Tokia konstrukcija leidžia sumontuoti jungtis nedeformuojant, nesukant ir mechaniškai neapkraunant tiksliai suformuoto ekranavimo sluoksnio.

Šios konstrukcijos tikslas – išlaikyti pastovią mažą varžą ties jungtimi ir užtikrinti 360° ekranavimą nuo triukšmo bei signalo praradimo, kurį gali sukelti RFI (radijo dažnių) trikdžiai.
